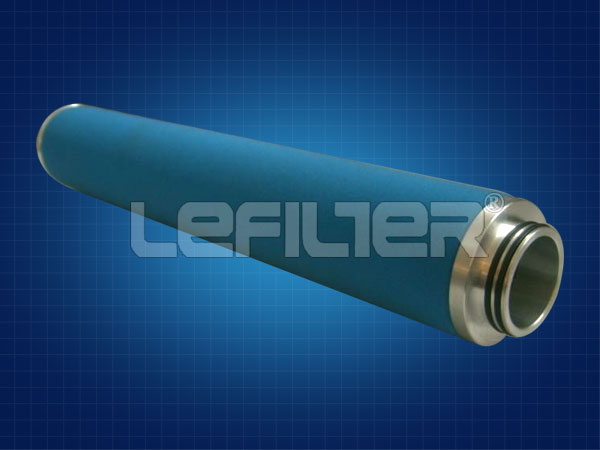

CP-3-5-20精密濾芯介紹：
Hanlison利菲爾特濾芯采用不同結構的不銹鋼骨架，耐腐蝕、結構性能優；焊接強度高、氣流阻力低。不同精度級別濾芯采用不同結構型式、新型“矩陣混合纖維”使介質接觸面積面積大，改進了濾除率，提高了過濾效果。采用抗油耐酸類化學腐蝕的封閉涂沫泡套筒，防止了聚結液體重新進入氣流，確保了高效率除油。
濾芯分為以下五個等級：
1、濾除大量液體和3微米大小的凝聚物
2、濾除液態水和油；濾除小至1微米的固態顆粒
3、聚結細小的水汽和油霧；濾除小至0.01微米的固態顆粒
4、聚結細小的水汽和油霧；濾除小至0.01微米的固態顆粒
5、濾除活性炭可吸收的油蒸氣和碳氫化合物蒸氣；濾除小至0.01微米的固態顆粒
利菲爾特推薦部分型號：
E9-12、E9-16、E9-20、E9-24、E9-28
E5-32、E5-36、E5-40、E5-44、E5-48；
E3-12、E3-16、E3-20、E3-24、E3-28、
E9-32、E9-36、E9-40、E9-44、E9-48、
E7-12、E7-16、E7-20、E7-24、E7-28、
E7-32、E7-36、E7-40、E7-44、E7-48；
E3-32、E3-36、E3-40、E3-44、E3-48；
E1-12、E1-16、E1-20、E1-24、E1-28、
E1-32、E1-36、E1-40、E1-44、E1-48
E5-12、E5-16、E5-20、E5-24、E5-28
CP-3-5-20技術參數：
| 過濾器型號 | 公稱流量 | 接口尺寸 | 濾芯型號 | 濾芯數量 |
| XF*-16 | 1 | 1/2 | E*-16 | 1 |
| XF*-20 | 1.72 | 1quot; | E*-20 | 1 |
| XF*-24 | 2.9 | 1-1/2quot; | E*-24 | 1 |
| XF*-28 | 4.9 | 1-1/2quot; | E*-28 | 1 |
| XF*-32 | 7.2 | 1-1/2quot; | E*-32 | 1 |
| XF*-36 | 10.7 | 2quot; | E*-36 | 1 |
| XF*-40 | 14 | 2quot; | E*-40 | 1 |
| XF*-44 | 17.7 | DN65 | E*-44 | 1 |
| XF*-48 | 22 | DN80 | E*-48 | 1 |
| XF*-56 | 36 | DN100 | E*-44 | 1 |
| XF*-60 | 54 | DN100 | E*-44 | 2 |
| XF*-64 | 72 | DN100 | E*-44 | 3 |
| XF*-68 | 90 | DN125 | E*-44 | 4 |
| XF*-70 | 108 | DN125 | E*-44 | 5 |
| XF*-72 | 126 | DN150 | E*-44 | 6 |
| XF*-73 | 144 | DN150 | E*-44 | 7 |
| XF*-74 | 162 | DN150 | E*-44 | 8 |
| XF*-75 | 180 | DN150 | E*-44 | 9 |
| XF*-76 | 198 | DN150 | E*-44 | 10 |
| XF*-80 | 252 | DN150 | E*-44 | 14 |
CP-3-5-20工作壓力修正系數：
| 在壓力不是7kg/㎡（bar）時，若要確定較大流速，可從以上表找出流速，然后乘以與過濾器進氣口較小壓力相對的修正系數，切勿根據管道尺寸選擇過濾器，應根據流速和運行壓力進行選擇。 |
|
進氣口較小壓力
kg/㎡（bar） | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 21 |
| 修正系數 | 0.38 | 0.50 | 0.62 | 0.75 | 0.87 | 1.00 | 1.12 | 1.24 | 1.37 | 1.62 | 1.86 | 2.11 | 2.36 | 2.61 | 2.73 |
美國Hankison新款：
| 流量 | E1
除油除臭過濾芯 | E3
超高效除油芯 | E5
高效除油芯 | E7
通氣管線過濾芯 | E9
分離/過濾芯 |
| 0.57 | E1-12 | E3-12 | E5-12 | E7-12 | E9-12 |
| 1 | E1-16 | E3-16 | E5-16 | E7-16 | E9-16 |
| 1.72 | E1-20 | E3-20 | E5-20 | E7-20 | E9-20 |
| 2.9 | E1-24 | E3-24 | E5-24 | E7-24 | E9-24 |
| 4.9 | E1-28 | E3-28 | E5-28 | E7-28 | E9-28 |
| 7.2 | E1-32 | E3-32 | E5-32 | E7-32 | E9-32 |
| 11 | E1-36 | E3-36 | E5-36 | E7-36 | E9-36 |
| 14 | E1-40 | E3-40 | E5-40 | E7-40 | E9-40 |
| 18 | E1-44 | E3-44 | E5-44 | E7-44 | E9-44 |
| 22 | E1-48 | E3-48 | E5-48 | E7-48 | E9-48 |
| ） | 殘留有分量 |
| E1:0.01 | 0.001 |
| E3:0.01 | 0.001 |
| E5:0.01 | 0.01 |
| E7:1 | 1 |
| E9:3 | 5 |
美國Hankison舊款：
| 流量 | C級 | T級 | A級 | H級 |
| 0.5 | 0.74442-01 | 0731-4 | 0713-3 | 0715-3 |
| 2-3 | 0.7444-01 | 0731-5 | 0713-5 | 0715-5 |
| 6 | 07.4445-01 | 0731-6 | 0713-6 | 0715-6 |
| 8 | 07.4446-01 | 0731-7 | 0713-7 | 0715-7 |
| 10-12 | 07.444-01 | 0731-8 | 0713-11 | 0715-11 |
| 15 | 07.4447-01 | 0731-8 | 0713-11（2支） | 0715-11（2支） |
| 20 | 07.4447-01(2支) | 0731-9 | 0713-11（2支） | 0715-11（2支） |
| 過濾精度（μm） | 殘留有分量 |
| C級：3 | 5 |
| T級：1 | 1 |
| A級：0.01 | 0.01 |
| H級：0.01 | 0.001 |
